Общее описание

Машина непрерывного литья заготовок (МНЛЗ) — высокотехнологичный металлургический комплекс для непрерывного преобразования жидкой стали в готовые литые заготовки заданного сечения и длины.

Оборудование обеспечивает стабильное производство квадратной, прямоугольной и других видов заготовок, используемых для последующей прокатки, ковки или механической обработки. Технология непрерывной разливки — один из наиболее эффективных и экономически выгодных способов получения стальных полуфабрикатов.

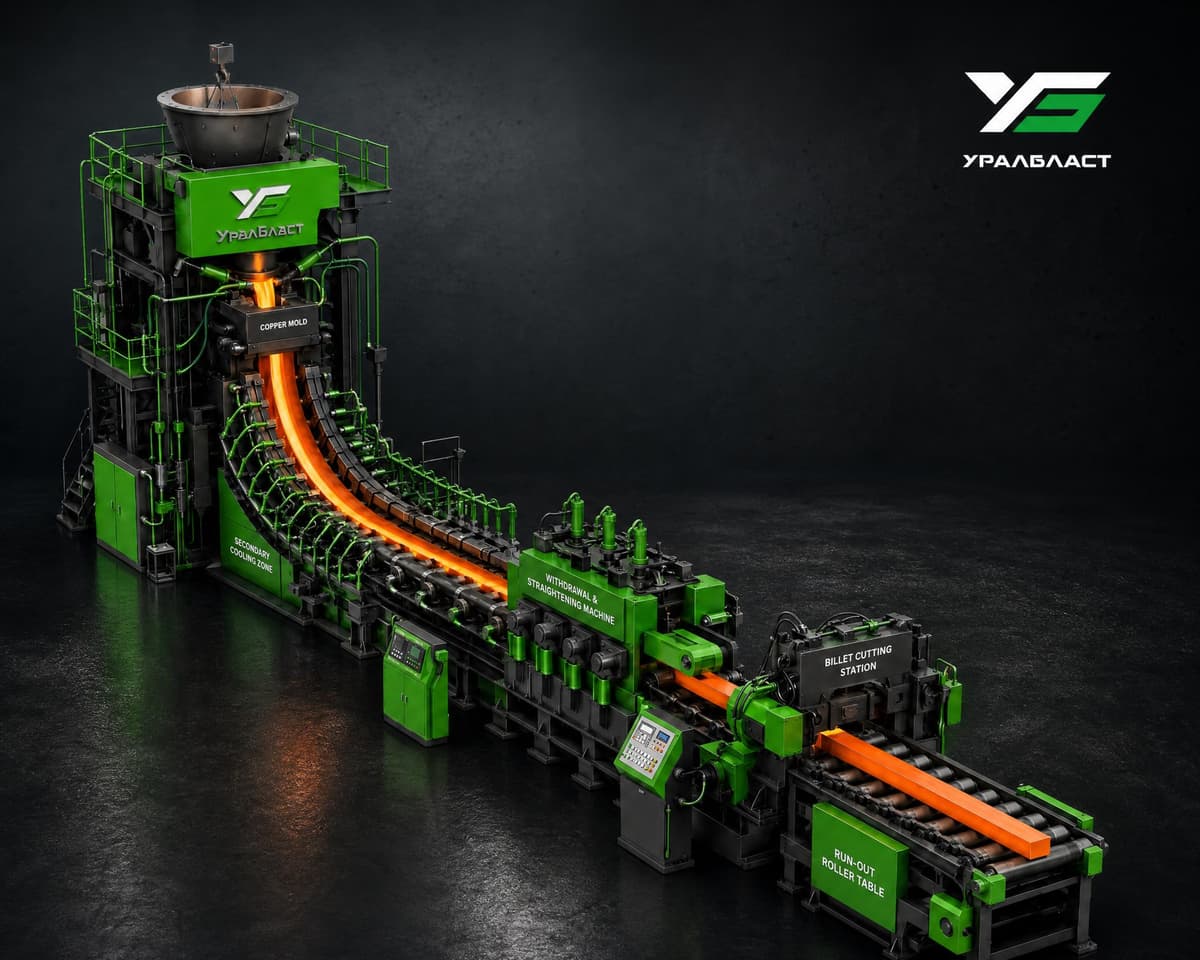

Жидкий металл из сталеразливочного ковша через промежуточный ковш непрерывно поступает в кристаллизатор, проходит зону вторичного охлаждения, окончательно затвердевает и автоматически разрезается на мерные длины. Это позволяет организовать непрерывный процесс между сталеплавильным и прокатным производством, сократить издержки и повысить качество продукции.

Принцип работы

Жидкая сталь из плавильного агрегата подаётся в сталеразливочный ковш, затем через промежуточный ковш поступает в кристаллизатор, где образуется первичная твёрдая оболочка заготовки.

После выхода из кристаллизатора заготовка проходит систему вторичного водяного охлаждения, где завершается кристаллизация металла. Вытягивающие механизмы обеспечивают непрерывное движение заготовки через технологические зоны машины.

На завершающем этапе выполняется автоматическая резка на заготовки необходимой длины с передачей на складирование или в прокатное производство. Современные системы автоматизации непрерывно контролируют температуру металла, скорость разливки, параметры охлаждения и работу всех узлов.

Непрерывно Единый процесс между плавкой и прокатом

Меньше потерь Снижение технологической обрези металла

Под заказ Производительность, марка стали и сечение по ТЗ

Типы МНЛЗ по конструкции

Вертикальные

Все процессы формирования заготовки происходят в вертикальной плоскости — так же, как и при отливке слитка.

Радиальные

Конструктивная особенность — кристаллизатор конкретного радиуса, обеспечивающий построение радиальной технологической линии.

Криволинейные

Кристаллизатор и часть зоны вторичного охлаждения с постоянной кривизной плюс участок переменной кривизны, где происходит плавное выпрямление заготовки с жидкой сердцевиной.

Горизонтальные

Широко применяются при разливке цветных металлов и сплавов. Компактны и удобно размещаются в действующих цехах.

По геометрии слитка

Слябовые

Плоские заготовки большого сечения (слябы) для последующего производства листового и плоского проката.

Блюмовые

Заготовки крупного квадратного или прямоугольного сечения (блюмы) для сортового, фасонного проката и ковки.

Сортовые

Заготовки малого и среднего сечения для производства сортового проката — прутка, катанки и профилей.

Преимущества использования МНЛЗ

Непрерывная разливка существенно повышает эффективность металлургического производства — от снижения затрат до улучшения качества заготовки.

Ниже капитальные затраты

Исключение изложниц, стрипперных отделений и обжимных станов сокращает капитальные затраты.

Меньше потерь металла

Снижение технологической обрези и повышение выхода годного металла.

Экономия энергии

Сокращение энергозатрат за счёт отсутствия необходимости повторного нагрева слитков.

Качество заготовки

Улучшение структуры литой заготовки и снижение вероятности внутренних дефектов металла.

Автоматизация

Автоматизация процесса, уменьшение влияния человеческого фактора и рост производительности предприятия.

Экология и цикл

Снижение экологической нагрузки и сокращение производственного цикла от выплавки до готовой заготовки.

Конструктивные особенности

Машины непрерывного литья комплектуются всеми необходимыми технологическими узлами под конкретную задачу производства.

Ковши и кристаллизатор

Сталеразливочный ковш, промежуточный ковш и водоохлаждаемый кристаллизатор, в котором формируется первичная оболочка заготовки.

Охлаждение и вытягивание

Система вторичного охлаждения и механизмы вытягивания и правки заготовки, обеспечивающие непрерывное движение через технологические зоны.

Резка и транспортировка

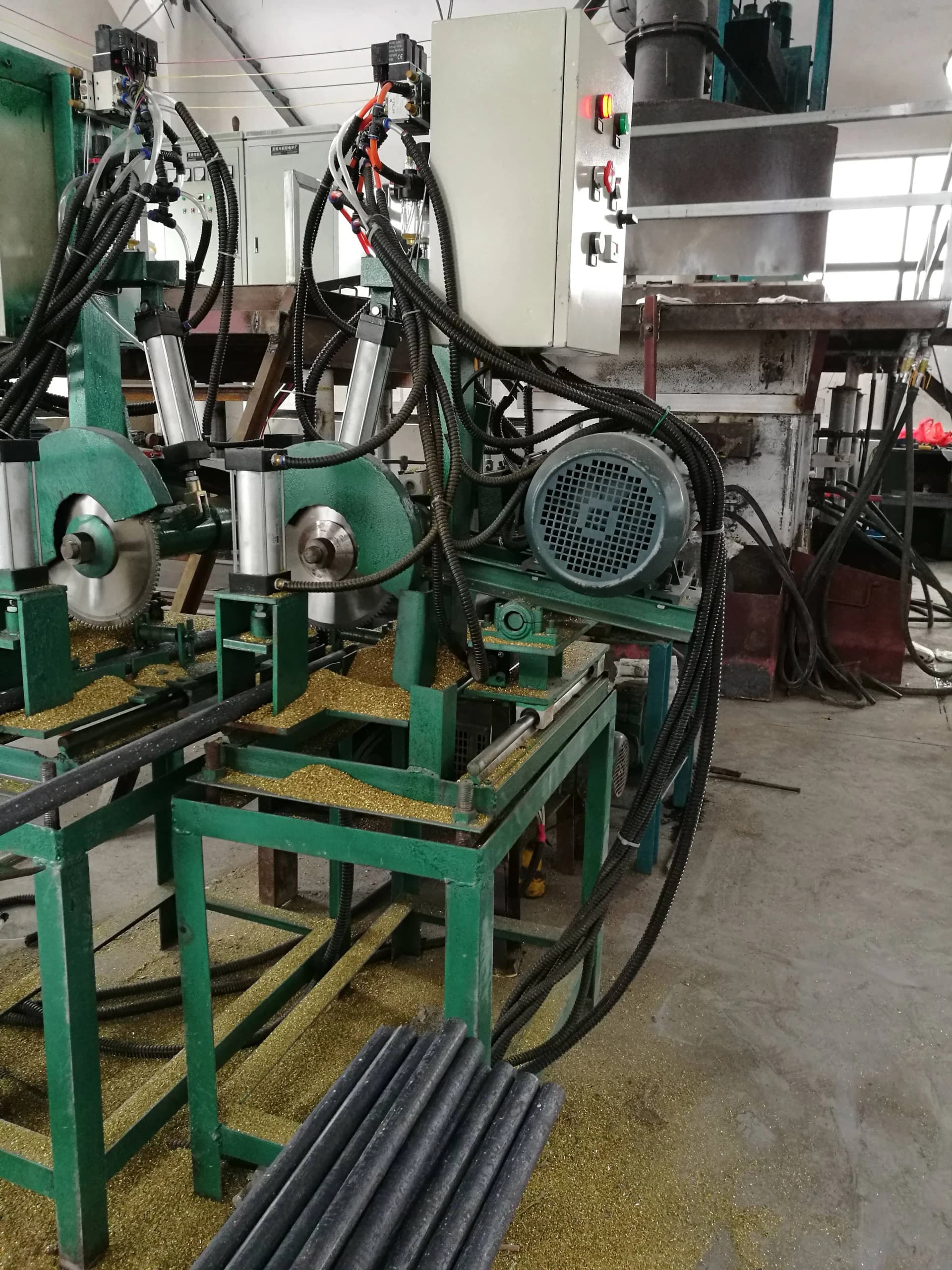

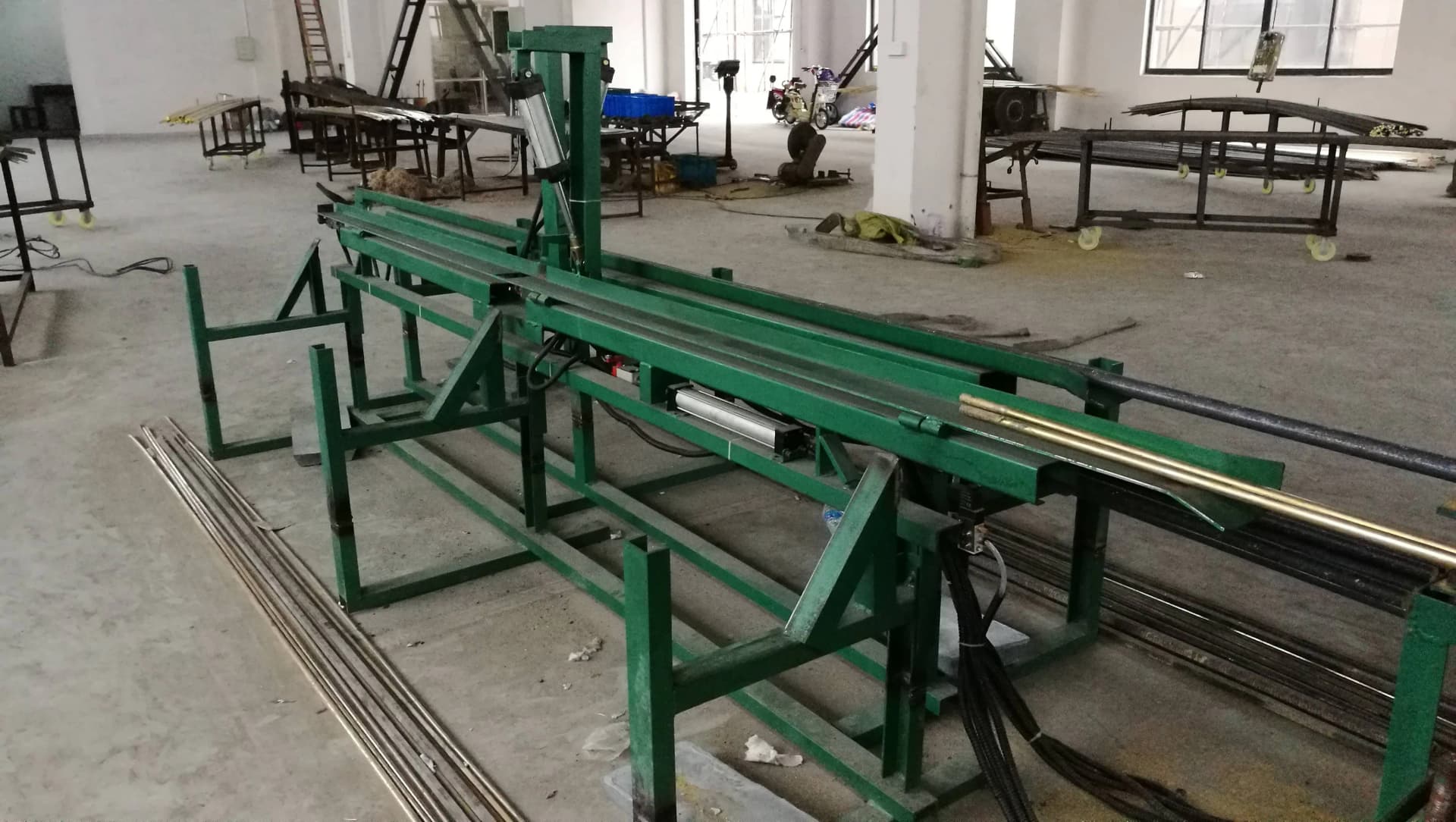

Оборудование газовой или механической резки на мерные длины и рольганги транспортировки заготовки.

Автоматизация процесса

Автоматизированная система управления технологическим процессом с контролем всех узлов оборудования.

Конфигурация оборудования подбирается индивидуально в зависимости от производительности предприятия, марки стали, размеров заготовки и требований технологического процесса.

Автоматизация и управление

Современные МНЛЗ оснащаются программируемыми системами управления, обеспечивающими автоматический контроль всех этапов разливки.

Система управления контролирует параметры процесса в режиме реального времени, поддерживает стабильность технологических режимов и минимизирует вероятность возникновения брака.

Интеграция с общезаводскими системами управления обеспечивает полный контроль производственного процесса и сбор статистических данных для дальнейшей оптимизации работы оборудования.

Собственное производство и проектирование

Мы выполняем проектирование, изготовление, поставку и внедрение машин непрерывного литья заготовок для предприятий металлургической отрасли.

Все решения разрабатываются с учётом требований заказчика, характеристик выплавляемых сталей и особенностей производственной площадки. Возможно изготовление МНЛЗ различной производительности и конфигурации.

Доступна поставка отдельных узлов, модернизация существующих линий и интеграция оборудования в действующие металлургические комплексы — современное решение для получения высококачественных литых заготовок с максимальной степенью автоматизации.

Гарантии

Гарантия на оборудование собственного производства, постгарантийное обслуживание, поставка запасных частей и сервисная поддержка на протяжении всего срока эксплуатации.

Монтаж и внедрение

Монтаж и пусконаладку выполняет наша инженерная бригада на площадке заказчика: сборка технологических узлов, подключение систем охлаждения и автоматики, настройка режимов разливки и вывод линии на рабочий режим.

Выполняется модернизация существующих линий и интеграция оборудования в действующие металлургические комплексы со сдачей по акту.
